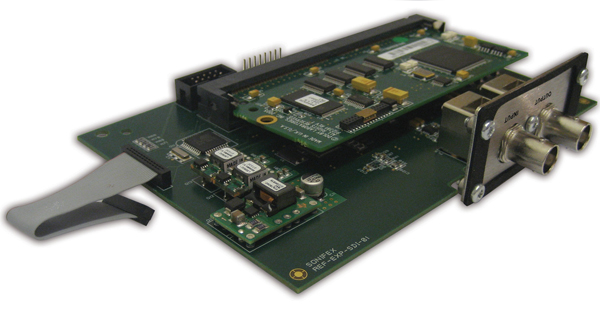

3G/HD/SD-SDI & Dolby® E-Erweiterungskarte RM-HDE1 für Reference Monitore
3G/HD/SD-SDI & Dolby® E-Erweiterungskarte RM-HDE1 für Reference Monitore
Mit
dieser Zusatzkarte können uncodierte, lineare PCM- oder Dolby® E und Dolby®
Digital Audioströme aus einem SD/HD-SDI Videosignal abgehört werden.
Die RM-HDE1 Zusatzkarte kann nur mit dem Gerät RM-4C8 verwendet werden.
Das Modul extrahiert das gewählte AES/EBU-Signal aus dem Videodatenstrom und
gibt es an die Abhöreinheit aus. Dabei kann jede der enthaltenen Audiogruppen
überwacht und abgehört werden. Jede beliebige Kombination von Kanälen der
Vierkanalgruppen kann gewählt werden. Wird ein Dolby E- oder Dolby
Digital-Eingangssignal erkannt, beginnt die CHANS-Taste zu blinken und zeigt so
an, dass ein decodierbares Signal anliegt, Durch Druck auf die CHANS-Taste
werden die Kanäle des Dolby Digital 5.1- oder Dolby E 8-Kanal-Signals auf den
vier Pegelinstrumenten angezeigt.
Dabei werden alle 4 Pegelinstrumente halbiert und zeigen je zwei Kanäle an. Dadurch können alle Kanäle (L, R, C, LFE, Ls, Rs für Dolby Digital und zusätzlich Lt, und Rt für Dolby E) gleichzeitig überwacht werden.
Die Dolby-Metadaten können über die SCi-Steuersoftware ausgelesen werden. Für eine genauere Beschreibung der Dolby-Decodierung schauen Sie bitte in das Gerätehandbuch.
Die Bearbeitung des Videosignals erfolgt nach SMPTE-272 (SD) und SMPTE-299
(HD).
Das SDI-Signal wird vom Gerät neu getaktet und entzerrt. Das verbesserte Signal
kann am Ausgang abgegriffen werden um zum Beispiel einen weiteren Reference
Monitor zu speisen.

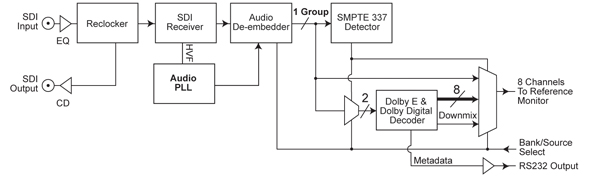

RM-HDE1 Blockschaltbild.
Technische Daten RM-HDE1 |
|
HD-SDI-Eingang |
|
| SDI Video: | SMPTE 259M - SD @ 270 Mbps oder SMPTE 292M - HD @ 1.5 Gbps |
| Eingangsimpedanz: | 75Ω |
HD-SDI-Ausgang |
|
| SDI Video: | Neu getaktet |
| Ausgangsimpedanz: | 75Ω |
| Ausgangspegel: | 0.8 V Spitze-Spitze |
| Verlust: | > 15 dB (1.5 GHz) |
| Jitter: | < 0.2UI |
| Embedded Audio-Standards: | SMPTE 272M oder SMPTE 299M 24 bit 48 kHz Synchron/Asynchron* *Audio muss synchron sein bei SD. Asynchrone Audiosignale in HD-Datenströmen können nur eine Audio-Gruppe verarbeiten. |
Anschlüsse |
|
| HD-SDI-Eingang: | 1 x BNC 75Ω SDI-Eingang |
| HD-SDI-Ausgang: | 1 x BNC 75Ω SDI-Ausgang (durchgeschleift, aber neu getaktet) |
Gerätetyp |
|
| RM-HD1: | 3G/HD/SD-SDI Zusatzkarte |
| RM-HDE1: | 3G/HD/SD-SDI & Dolby® E Zusatzkarte |
Abmessungen |
|
| Maße: | 15cm (B) x 11.5cm (T) x 3.1cm (H) 5.9” (B) x 4.5” (T) x 1.2” (H) |
| Verpackt: | 25cm (B) x 20cm (T) x 10cm (H) 9.8” (B) x 7.9” (T) x 3.9” (H) |
| Gewicht (RM-HD1): | Netto: 0.13kg Verpackt: 0.4kg Netto: 0.3lb Verpackt: 0.9lb |
